Resistividad Eléctrica en Arica: Caracterización Geofísica del Subsuelo
Los estudios de resistividad eléctrica del suelo son técnicas geofísicas que permiten caracterizar el subsuelo midiendo su capacidad para conducir corriente eléctrica. En Arica ofrecemos servicios profesionales de resistividad eléctrica para exploración geológica, búsqueda de agua subterránea, diseño de sistemas de puesta a tierra, detección de contaminación, estudios de corrosividad y caracterización geotécnica, utilizando equipos modernos y personal especializado en interpretación geofísica.
¿Qué es la Resistividad Eléctrica del Suelo?
La resistividad eléctrica es la propiedad que cuantifica la oposición de un material al flujo de corriente eléctrica, expresada en ohm-metro (Ω·m). Diferentes materiales del subsuelo tienen distintas resistividades: rocas cristalinas secas (alta resistividad, 1000-10,000 Ω·m), arenas secas (media, 100-1000 Ω·m), arcillas húmedas (baja, 10-100 Ω·m), agua salina (muy baja, 1-10 Ω·m). Midiendo la resistividad del suelo en diferentes puntos y profundidades, podemos inferir estratigrafía, litología, contenido de agua, salinidad y presencia de contaminantes sin necesidad de perforación.
Principio de Funcionamiento

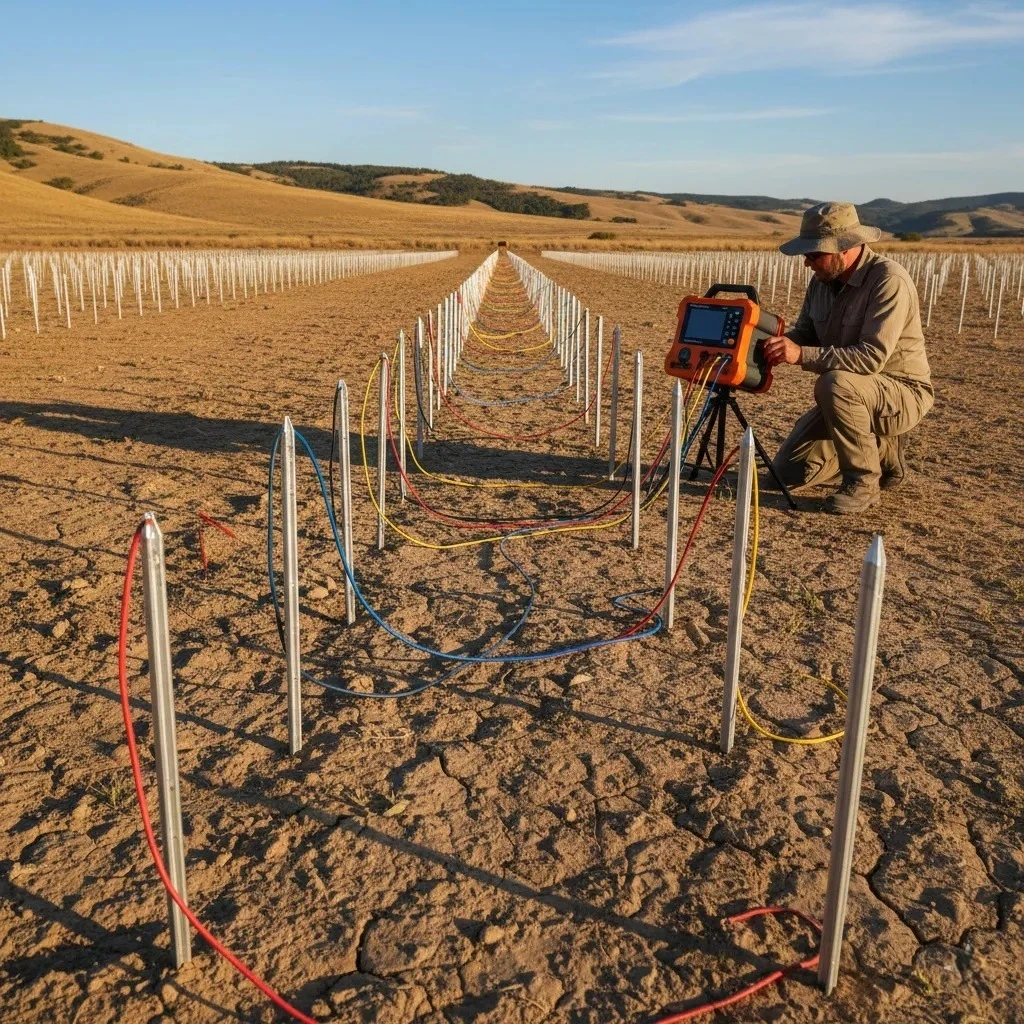

El método consiste en inyectar corriente eléctrica al suelo mediante dos electrodos (A y B) y medir la diferencia de potencial resultante con otros dos electrodos (M y N). A partir de la corriente inyectada, voltaje medido y geometría de electrodos, se calcula la resistividad aparente del subsuelo. Variando la separación entre electrodos se investigan diferentes profundidades: mayor separación alcanza mayor profundidad pero menor resolución vertical.
Aplicaciones de los Estudios de Resistividad Eléctrica
- Exploración hidrogeológica: Localización de acuíferos, determinación de geometría y profundidad de zonas saturadas, mapeo de intrusión salina en acuíferos costeros.
- Diseño de sistemas de puesta a tierra: Caracterización de resistividad para dimensionar sistemas eléctricos de puesta a tierra en subestaciones, torres de transmisión, plantas industriales.
- Estudios de corrosividad: Evaluación de agresividad del suelo hacia estructuras metálicas enterradas (tuberías, tanques, fundaciones), correlacionando baja resistividad con mayor riesgo de corrosión.
- Exploración geológica y minera: Mapeo de estructuras geológicas, contactos litológicos, fallas, zonas de alteración, cuerpos mineralizados con contraste de resistividad respecto al entorno.
- Detección de contaminación: Identificación de plumas contaminantes (lixiviados, hidrocarburos, sales) que modifican resistividad del suelo y agua subterránea.
- Caracterización geotécnica: Determinación de estratigrafía, nivel freático, zonas de roca vs suelo, apoyo a diseño de fundaciones y excavaciones.
- Estudios arqueológicos: Detección no invasiva de estructuras enterradas, muros, cámaras que presentan contraste de resistividad con suelo circundante.
- Investigación de cavidades: Localización de vacíos, cavernas, galerías mineras abandonadas, que típicamente tienen muy alta resistividad (aire).
Sondeo Eléctrico Vertical (SEV)
Técnica tradicional para investigación vertical en un punto. Se aumenta progresivamente la separación de electrodos manteniendo el centro fijo, obteniendo información de resistividad a profundidades crecientes. Ideal para determinar estratigrafía de capas horizontales, profundidad de nivel freático o basamento rocoso. Entrega modelo 1D (resistividad vs profundidad). Limitación: asume capas horizontales, no detecta variaciones laterales.
Configuraciones de Electrodos
- Wenner: A-M-N-B espaciados equidistantes. Buena sensibilidad a cambios verticales, resolución horizontal moderada. Menos ruido.
- Schlumberger: M-N juntos en centro, A-B se alejan. Buena resolución vertical, más eficiente en tiempo que Wenner.
- Dipolo-Dipolo: Par A-B (transmisión) y par M-N (recepción) separados. Excelente resolución horizontal, detecta bien estructuras verticales. Más sensible a ruido.
- Polo-Polo: Un electrodo de corriente y uno de potencial, los otros en "infinito". Máxima profundidad de investigación, pero requiere espacios grandes.
- Wenner-Schlumberger: Híbrida, balanceando ventajas de ambas. Buena resolución vertical y horizontal.
Factores que Afectan la Resistividad del Suelo
- Litología: Rocas cristalinas alta resistividad (>1000 Ω·m); arcillas baja (<100 Ω·m); gravas/arenas alta si secas, baja si saturadas.
- Contenido de agua: Factor dominante. Roca seca: 10,000 Ω·m, saturada: 100 Ω·m.
- Salinidad: Agua dulce: 50-500 Ω·m; agua de mar: 0.2-1 Ω·m. Crucial para detectar intrusión salina en Arica.
- Porosidad y contenido de arcilla: Mayor porosidad o arcilla = menor resistividad cuando saturado.
Rangos Típicos de Resistividad
- Arcillas: 1-100 Ω·m (saturadas), 10-200 Ω·m (húmedas)
- Limos: 10-200 Ω·m
- Arenas: 50-500 Ω·m (húmedas), 500-5000 Ω·m (secas)
- Gravas: 100-1000 Ω·m (húmedas), >1000 Ω·m (secas)
- Rocas sedimentarias: 50-1000 Ω·m
- Rocas ígneas/metamórficas: 100-10,000 Ω·m (intactas), <100 Ω·m (alteradas/fracturadas)
- Agua dulce: 10-100 Ω·m
- Agua salina: 0.2-10 Ω·m
- Cavidades (aire): >10,000 Ω·m
Aplicaciones Específicas en la Región de Arica
- Búsqueda de agua subterránea: Identificación de acuíferos en valles de Lluta, Azapa, quebradas. Mapeo de zonas saturadas, espesor de acuíferos. Importante para agricultura y abastecimiento.
- Intrusión salina en costa: Arica zona costera con riesgo de intrusión de agua de mar en acuíferos. Resistividad detecta avance de cuña salina (muy baja resistividad) vs agua dulce.
- Puesta a tierra para minería: Región minera requiere sistemas eléctricos robustos. Caracterización de resistividad para diseño de mallas de tierra en faenas mineras, plantas concentradoras.
- Estudios geotécnicos urbanos: Caracterización de suelos en Arica para fundaciones. Distinción entre depósitos aluviales (gravas), depósitos marinos (arenas), suelos arcillosos.
- Arqueología: Arica rica en patrimonio arqueológico (momias Chinchorro, geoglifos). Resistividad detecta estructuras enterradas sin excavar sitios protegidos.
- Corrosividad de suelos: Evaluación de agresividad hacia tuberías metálicas (agua, mineroductos). Suelos con baja resistividad (<10 Ω·m) muy corrosivos.
Servicios Relacionados
FAQs - Resistividad Eléctrica en Arica
1. ¿Cuánto cuesta un estudio de resistividad eléctrica en Arica?
El costo depende del tipo de estudio y extensión. Para sondeos eléctricos verticales (SEV) puntuales: $150,000-$250,000 pesos por punto (investigación hasta 50-100 m de profundidad). Incluye adquisición de datos, procesamiento e informe con interpretación básica. Movilización a zonas remotas puede tener recargo.
2. ¿Qué profundidad puede investigar la resistividad eléctrica?
La profundidad de investigación depende de la separación máxima entre electrodos y resistividad del subsuelo. Como regla general: profundidad ≈ 10-30% de separación máxima de electrodos. Con nuestro equipo ABEM Terrameter SAS 1000 podemos alcanzar profundidades de 300 a 600 metros en condiciones favorables.
3. ¿Es necesario perforar para hacer resistividad eléctrica?
No, la resistividad eléctrica es un método completamente no invasivo que no requiere perforación ni excavación. Solo se hincan electrodos metálicos superficialmente (10-30 cm) en el suelo a lo largo de la línea de medición. Sin embargo, para interpretación óptima es recomendable correlacionar con perforaciones existentes.
4. ¿La resistividad puede detectar agua subterránea?
Sí, la resistividad eléctrica es uno de los métodos más efectivos para exploración de agua subterránea. Las zonas saturadas tienen resistividad significativamente menor que zonas secas. También diferencia agua dulce (50-300 Ω·m) de agua salina (<10 Ω·m), crucial en zonas costeras como Arica.
